新宿アイランド ロビー天井 耐震補強等改修

新宿アイランド ロビー天井 耐震補強等改修

新宿新都心にそびえる新宿アイランドタワー

新宿アイランド ロビー天井 耐震補強等改修

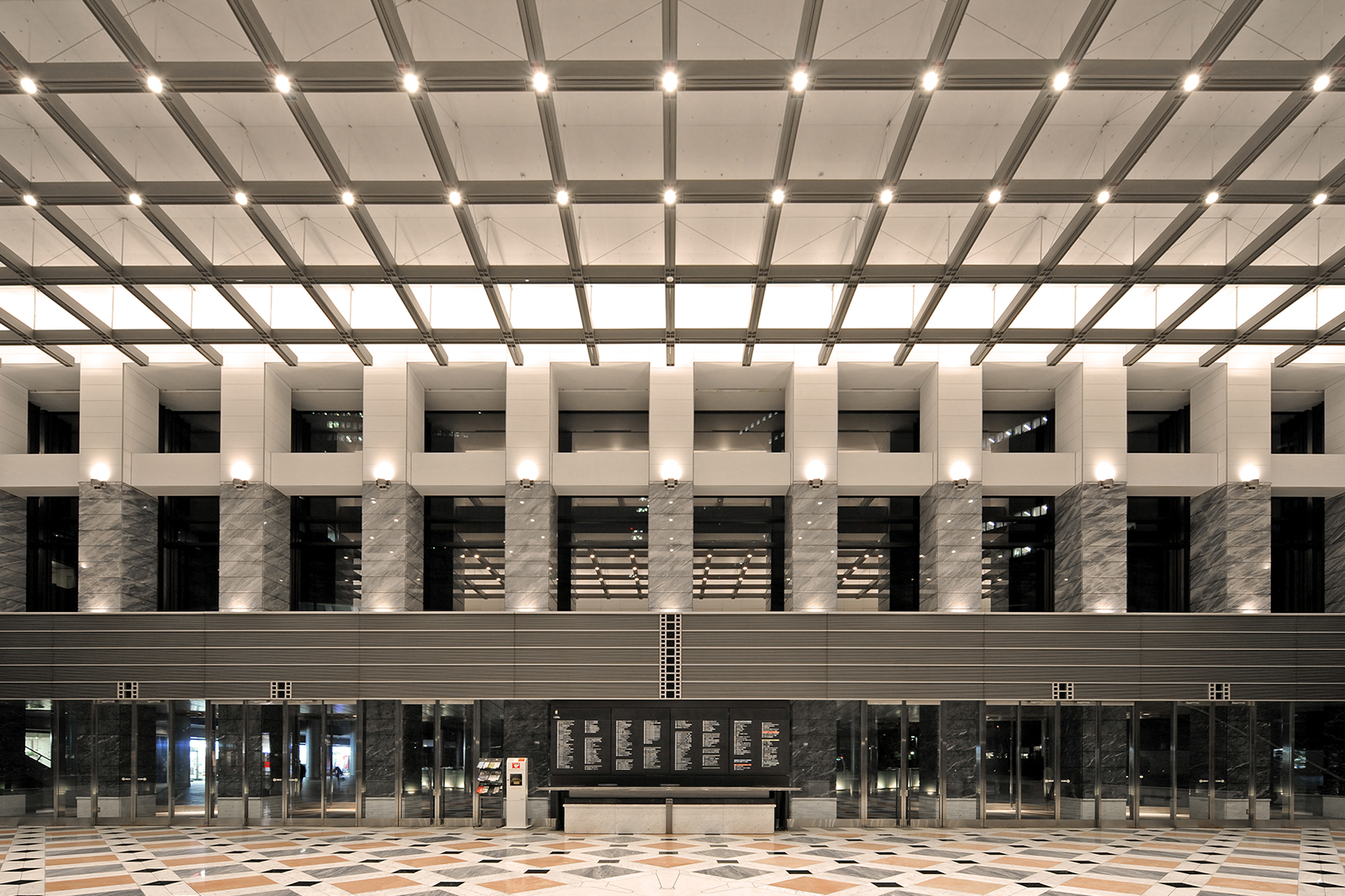

天井耐震化により、大地震時の安全性を高めたアイランドタワーのロビー

新宿アイランド ロビー天井 耐震補強等改修

柱梁の三層グリッド構成と呼応する吊格子照明とロビー空間

新宿アイランド ロビー天井 耐震補強等改修

吊格子交点と壁ブラケットのLED照明により、夜間は照度を絞ったロビー空間

新宿アイランド ロビー天井 耐震補強等改修

綾取り糸のようなワイヤーで横揺れを防ぎ、吊り黒格子照明の間接光により、天の川銀河のようにきらめく天井

説明
新宿アイランドにはオフィス・店舗・学校・住宅など多様な複合用途が入り、多くの人々が活動し生活しています。
その建設から約20年が経過し、アイランドタワー・ロビーの天井耐震補強改修を行いました。

ロビーの高い安全性を確保するため、天井の耐震補強対策として、国土交通省告示による特定天井ではなく、天井を構造部材により補強する準構造を採用しています。

改修前の天井内にある吊ボルトを撤去し、本体の大梁・小梁から1.6mグリッドのぶどう棚状のH型鋼を吊上げ、それに下地材やアルミパネル天井を緊結し、本体構造と一体化します。
さらに、ぶどう棚H鋼から格子照明を吊上げ、大地震時には綾取り糸のようなワイヤーにより、その横揺れを防ぎます。

この吊格子照明の間接光ライトアップにより、ロビー天井が天の川銀河のようにきらめきます。
概要
名称
新宿アイランド ロビー天井 耐震補強等改修
建築主
株式会社新宿アイランド
所在地
東京都新宿区
地図
主用途
事務所ビル ロビー
竣工
2016年9月
延床面積
540㎡(天井改修部分)
構造
S造、SRC造、RC造
階数
地上1階
写真撮影
クリエイティブスタジオ・カワカミ
